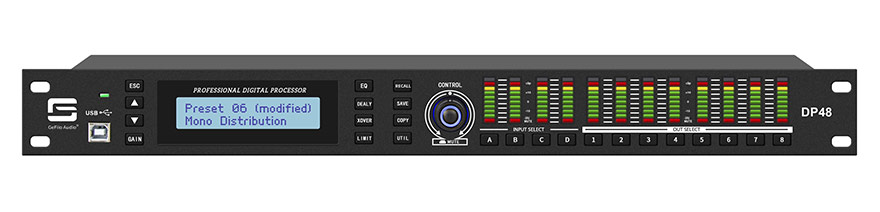

4进8出数字音频处理器
输入接口 4路电子平衡
阻抗 10k 欧姆
共模抑制比 >75dB (50Hz to 10kHz)
输出部分
输出接口 8路电子平衡
输出阻抗 < 60 欧姆
最小负载 600 欧姆
最大电平  +15dBm
性能参数
数字音频采样率 96kHz
频率响应  +/- 0.5dB (20Hz ~ 20kHz)
失真度  <0.004% (1kHz， +15dBm)
ADC 动态范围(A-Weighted) 114dB (20Hz ~ 20kHz)
DAC 动态范围(A-Weighted) 114dB (20Hz ~ 20kHz)
输入通道参数
增益  -40dB to +6dB (0.1dB steps)
延时  最大 1500ms (515,1m)
图示均衡器 31段
输出通道参数
增益  -40dB to +15dB (0.1dB steps)
相位 +/-
延时 最大 1500ms (515,1m)
信号路由 A, B, C, D
通道名称 6个字符长度
多功能滤波器
滤波器数量 (10) 输入 & (10) 输出
类型 PEQ, Hi/Lo Shelving, HP/LP VariQ, Allpass, Bandpass, Notch
频率范围 20Hz ~ 20kHz, (1/36 Octave steps)
增益  -30dB to +15dB, (0.1dB steps)
带宽 / Q值  0,0078 to 2.52 octaves  (Q=0.5 to 128)
分频滤波器
频率范围 20Hz ~ 20kHz, (1/36 Octave steps)
斜率类型 Butterworth, Linkwitz Riley,  Bessel
斜率范围 6/12/18/24/36/48dB/Octave
输出限幅器
门限值: -10dB to +15dBu
启动时间 0,3ms to 90ms
释放时间 100ms to 2 second
系统参数
最大支持用户存储数目 50个
延时单位 ms, m
系统锁 可设置各项类型密码锁
显示屏 2x 20 字符LCD
电平指示 6段数码管显示
电平指示模式 电平或限幅器衰减量大小
通道联动控制 支持
LCD对比度调节 支持
LED亮度调节 支持
扩展简单远程通讯协议 支持
固件升级 支持
连接器
音频输入和输出接口类型 3 pin XLR
RS-232 DB-9母座
RS-485 3 pin XLR
电源 标准IEC插口
其他
电源需求 ~220 VAC 变压器 (90 - 250 VAC 开关电源 选配)
尺寸 44 x 482 x 225 mm
重量 4.0Kg
